Jak číst město z dat? Nové aplikace pomáhají porozumět struktuře Zlína

Hustota obyvatel a intenzita zástavby v jednom mapovém rozhraní

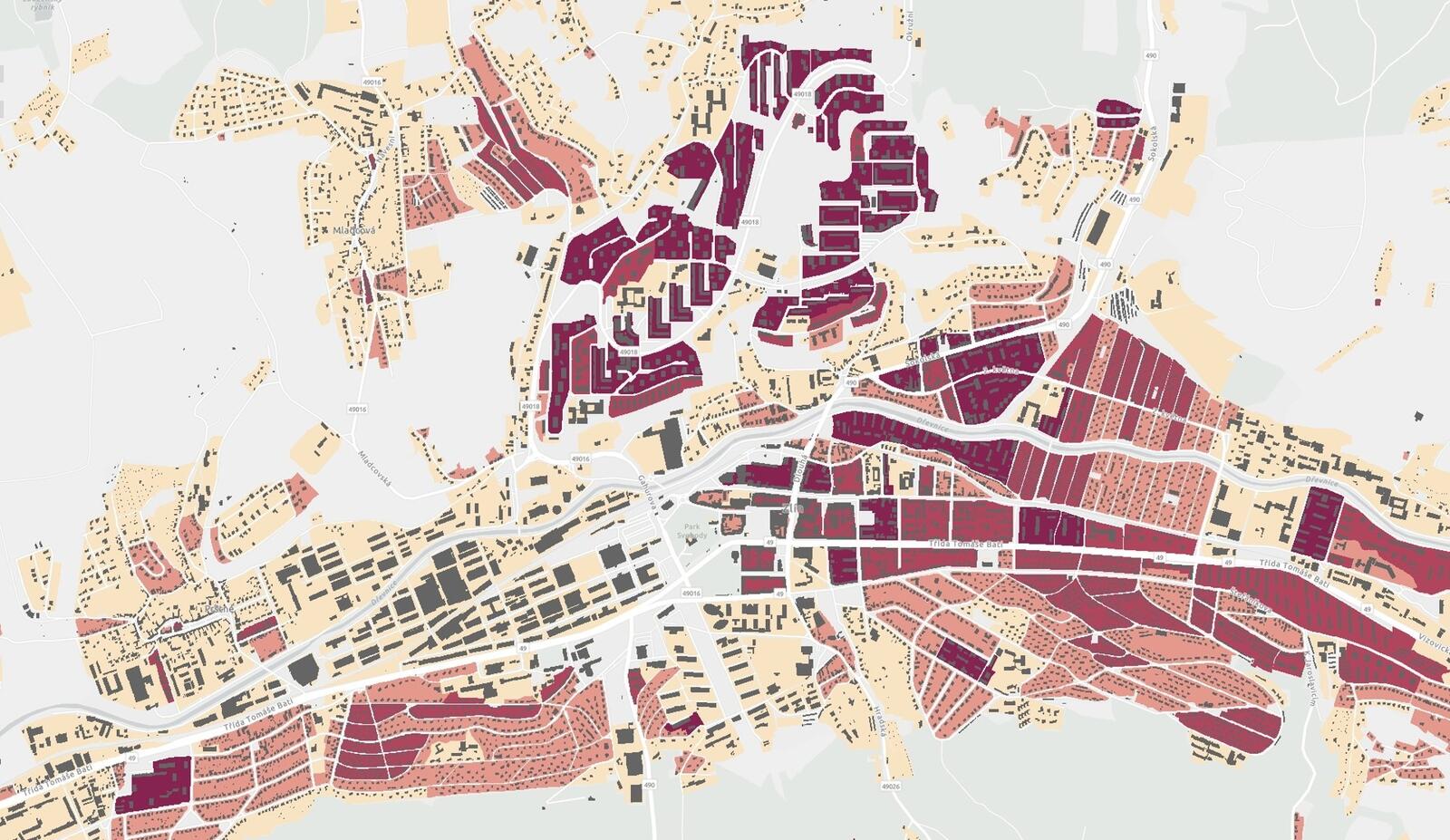

Aplikace Hustota obyvatel zpracovaná v ArcGIS Experience Builder představuje vrstvy zaměřené na charakter zástavby a obyvatelstva v řešeném území.

Jednotlivé vrstvy zobrazují různé aspekty urbanistické struktury a jsou vizualizovány pomocí barevné škály, která umožňuje rychlou orientaci v hodnotách daného jevu. Území města je pro potřeby analýzy rozděleno do urbanistických bloků, a to na základě struktury zástavby a typu využití.

Uživatel má k dispozici několik datových vrstev, mezi kterými lze jednoduše přepínat podle aktuální potřeby:

• Vrstva Stavební objekty znázorňuje zastavěnou plochu řádně zkolaudovaných objektů, přičemž tato data jsou převzata z registru RÚIAN. Poskytuje základní přehled o rozsahu zástavby v území a jejím prostorovém rozložení.
• Vrstva Hustota obyvatel vyjadřuje počet obyvatel na hektar. Hodnoty jsou odvozeny z vrstvy adresních míst, ke kterým je připojena bodová vrstva obyvatel evidovaných na dané adrese. Díky tomu lze identifikovat oblasti s vyšší či nižší koncentrací obyvatelstva.
• Vrstva Index zastavěnosti představuje poměr zastavěné plochy k celkové ploše urbanistického bloku. Tento ukazatel napomáhá posoudit intenzitu využití území z hlediska zastavění.

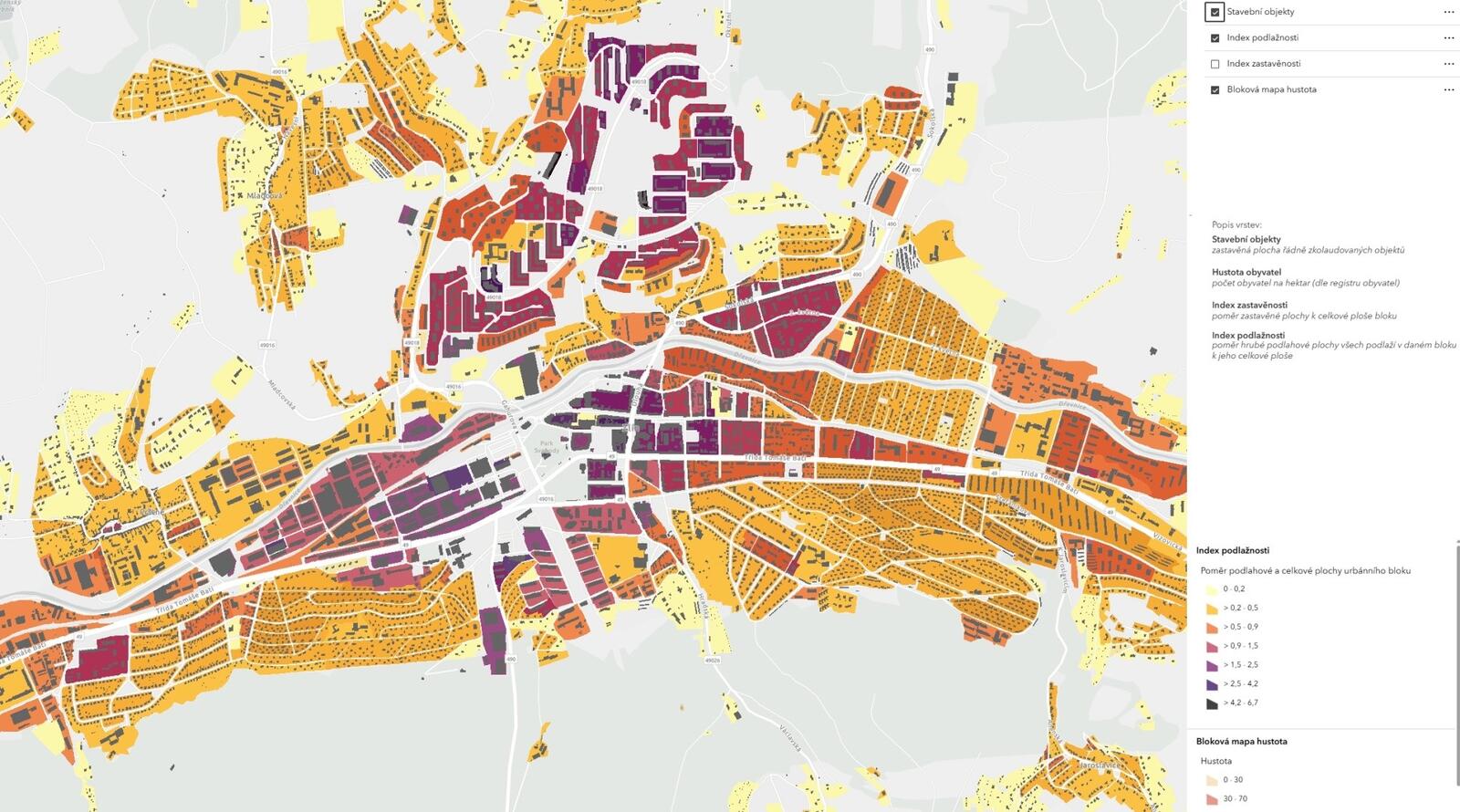

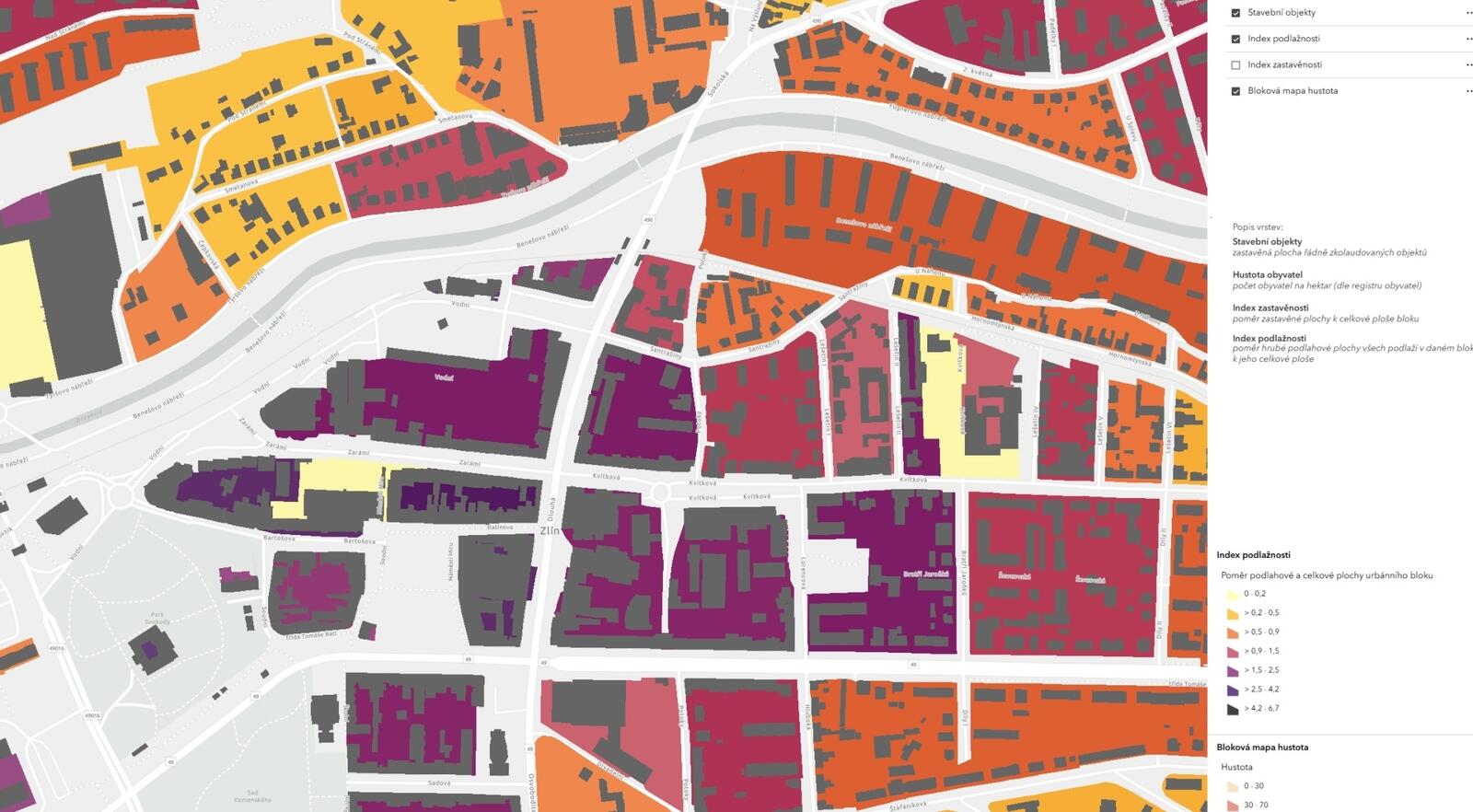

• Vrstva Index podlažnosti vyjadřuje poměr hrubé podlahové plochy všech podlaží v daném bloku k jeho celkové ploše. Poskytuje informaci o objemové intenzitě zástavby a její výškové struktuře.

Barevné zobrazení všech vrstev využívá odstupňovanou škálu, kde obecně platí, že vyšší hodnoty jsou znázorněny tmavšími odstíny. Díky tomu lze na první pohled identifikovat rozdíly mezi jednotlivými částmi území a snadno porovnávat jejich charakter.

Pomocí ovládacích prvků aplikace je možné mezi jednotlivými vrstvami přepínat a analyzovat tak různé aspekty území v kontextu jednoho mapového rozhraní. Tato kombinace dat poskytuje ucelený pohled na strukturu zástavby, hustotu obyvatel i intenzitu využití území.

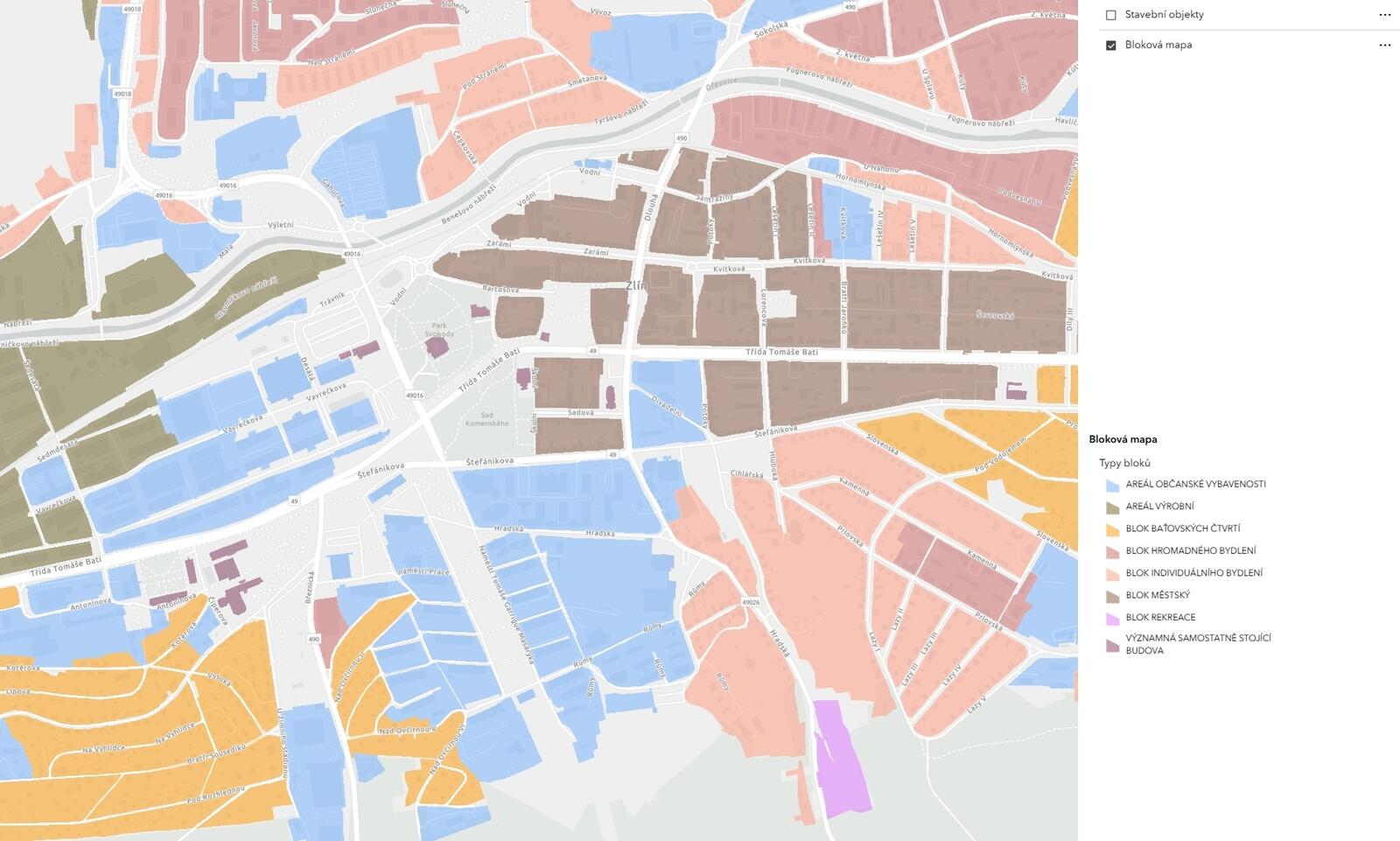

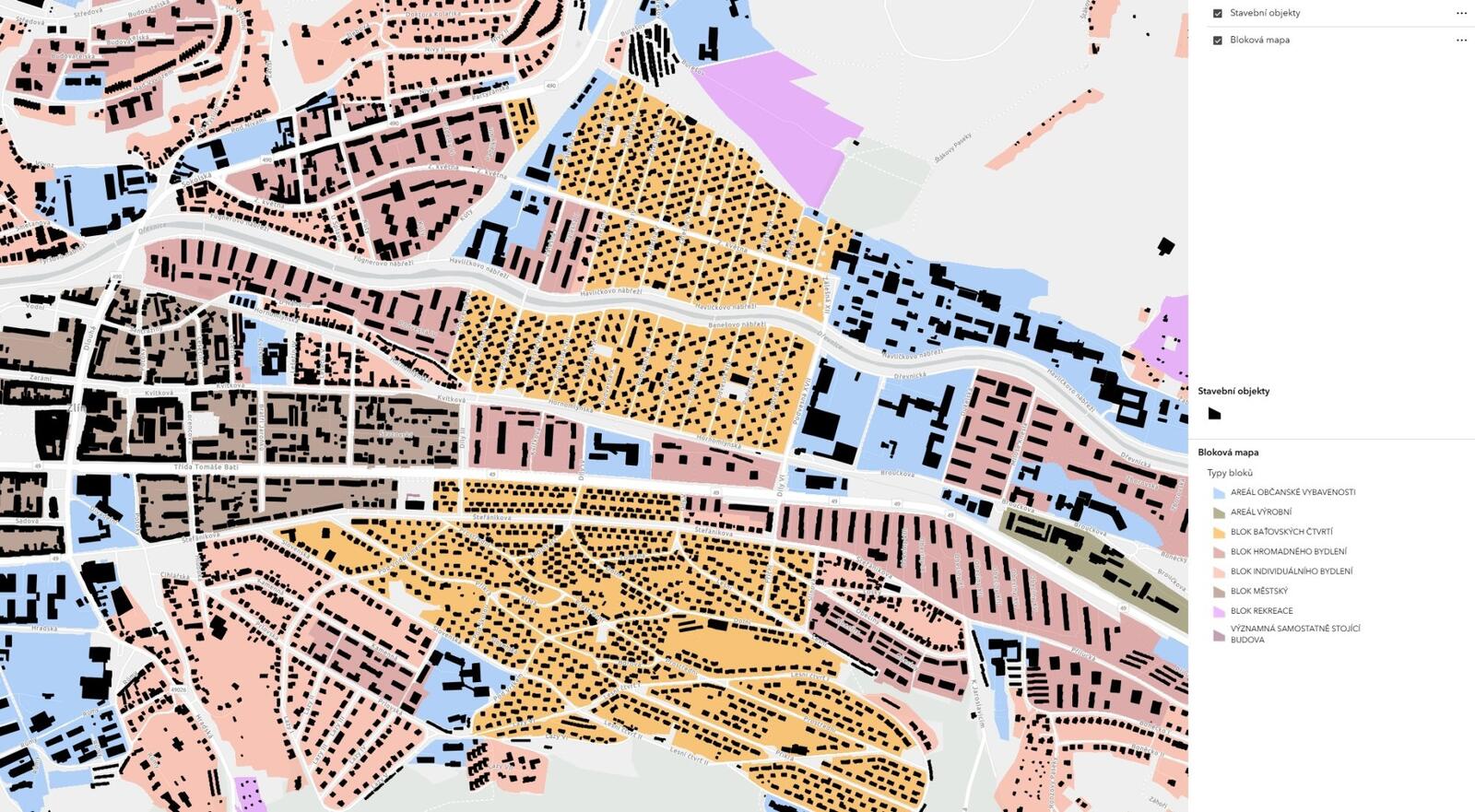

Bloková mapa

Přehledná mapa urbanistické struktury rozděluje území města do jednotlivých bloků podle charakteru zástavby a způsobu využití. Každý blok je zařazen do konkrétní kategorie, například jako blok:

• městský,
• individuální bydlení,
• hromadné bydlení,
• výrobní areál
• nebo oblast občanské vybavenosti.

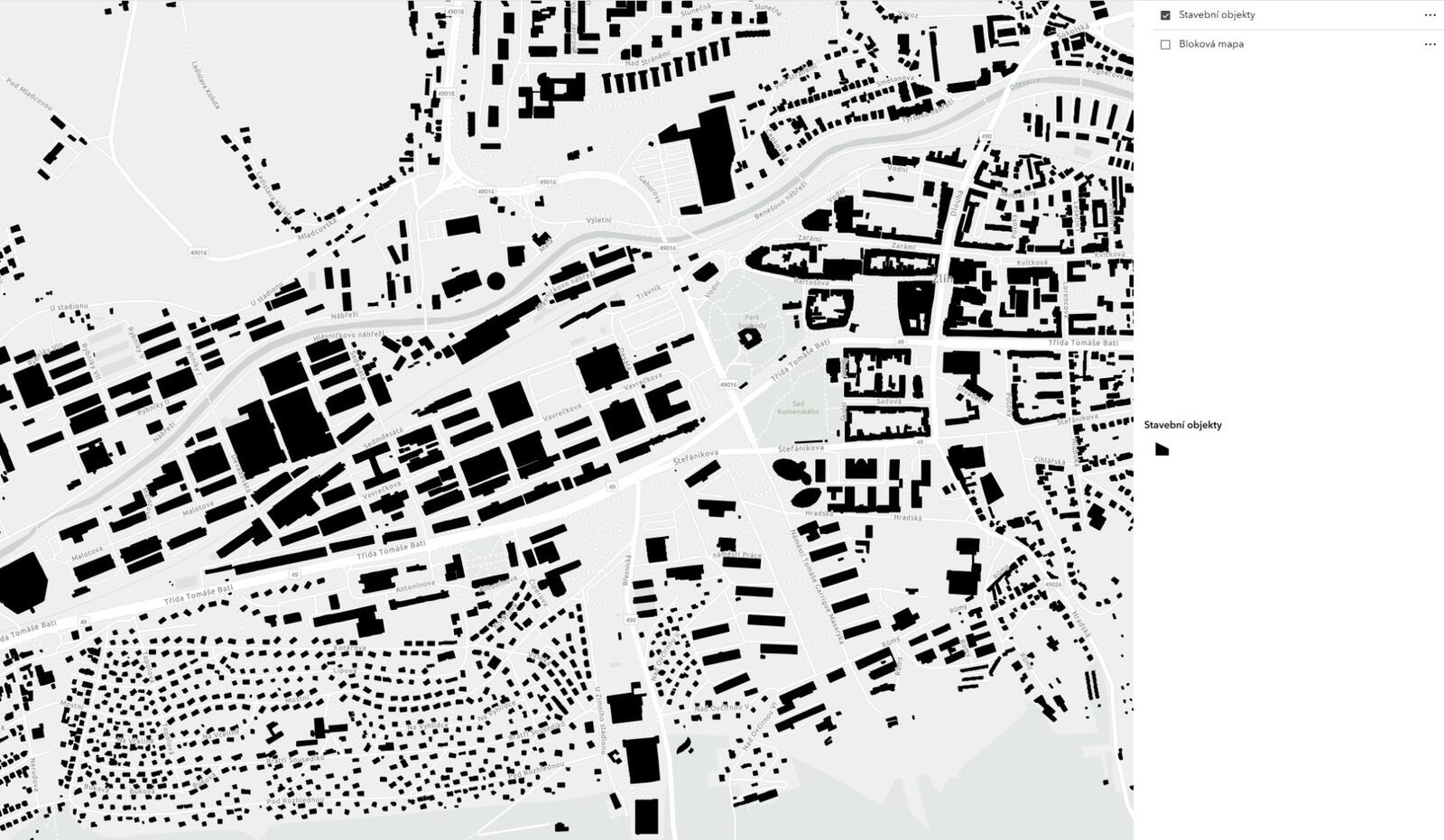

Druhou vrstvou jsou stavební objekty, které zobrazují zastavěnou plochu jednotlivých budov. Tato data jsou převzata z registru RÚIAN, což zajišťuje jejich vysokou přesnost a aktuálnost. Vrstva poskytuje detailní pohled na skutečné rozmístění zástavby a doplňuje tak blokové členění o konkrétní objekty.

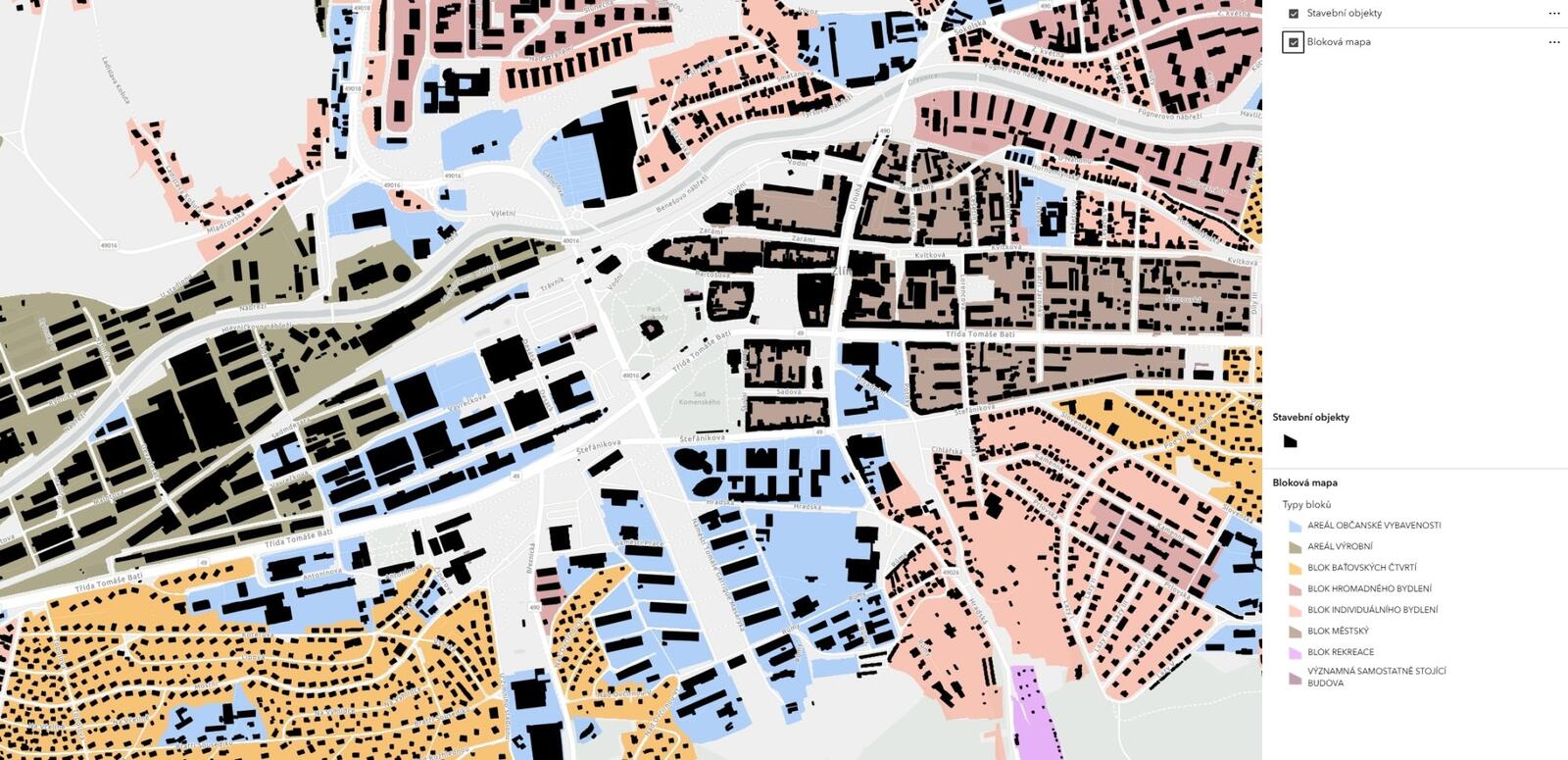

Dvě hlavní vrstvy – bloková mapa a stavební objekty – se vzájemně doplňují a umožňují lépe porozumět prostorovému uspořádání města.

“Uživatel tak může snadno rozlišit například kompaktní městskou zástavbu od rozvolněných oblastí rodinných domů nebo identifikovat průmyslové a rekreační zóny,” doplňuje GIS specialistka KAM Zlín Ivana Chodúrová.

Barevná legenda na pravé straně mapy slouží jako klíč k interpretaci jednotlivých typů bloků. Díky ní lze rychle pochopit funkční členění území a porovnávat různé části města mezi sebou.

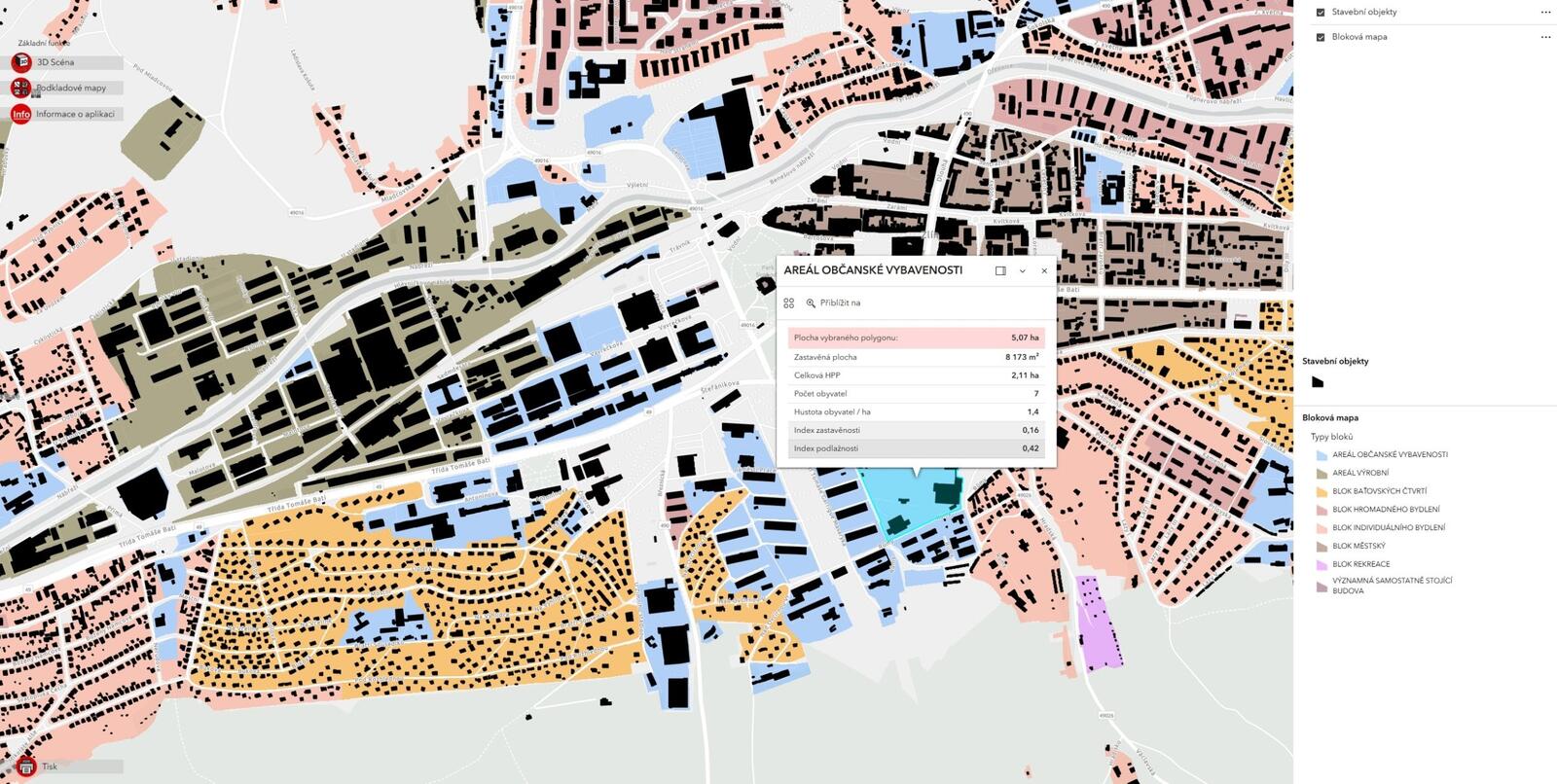

V aplikaci Hustota obyvatel se po kliku na vybraný objekt zobrazí i údaje o počtu obyvatel a hustotě obyvatel na hektar. Součástí pop-up okna jsou také odvozené ukazatele, konkrétně index zastavěnosti a index podlažnosti, které umožňují lépe posoudit intenzitu využití území. Tento přehled slouží jako rychlý analytický nástroj pro detailnější pochopení struktury jednotlivých bloků.

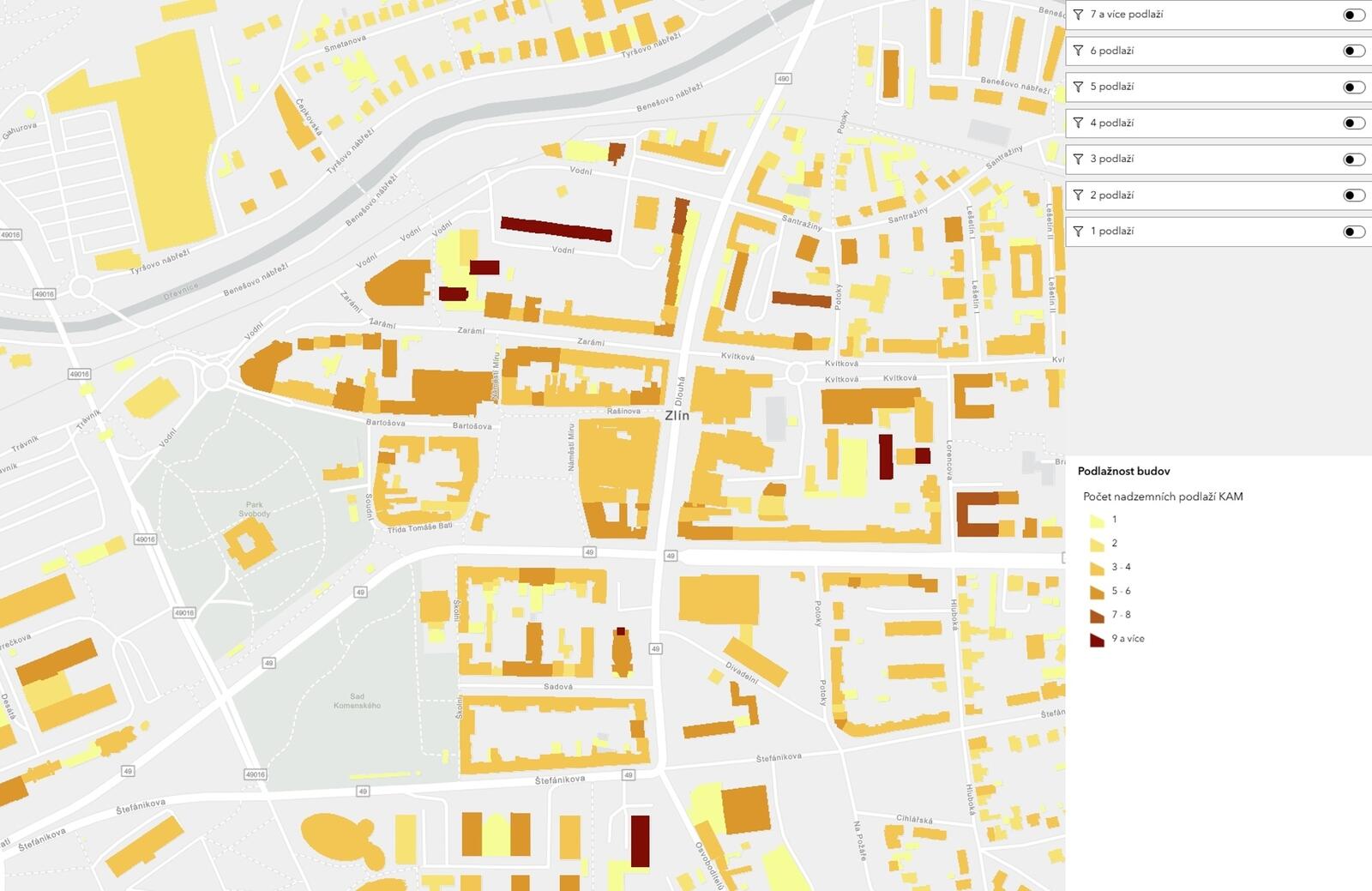

Mapa podlažnosti: Výška zástavby v datech

Tato aplikace představuje tematickou mapu podlažnosti stavebních objektů na území města Zlín. Vrstva byla vytvořena kombinací dat z RÚIAN a 3D mesh modelu města, což umožnilo přesně určit a přiřadit počet nadzemních podlaží jednotlivým budovám, resp. jejich částem.

V případech, kdy má objekt více výškových úrovní, byly jednotlivé části budovy rozděleny, aby co nejlépe odpovídaly reálné podlažnosti. U některých staveb je však z důvodu zjednodušení zachována pouze hlavní střešní rovina. Do počtu nadzemních podlaží je započítáno i podkroví, případně vysoká střecha, která jeho využití umožňuje.

Pomocí tlačítek filtrování na pravé straně je možné zobrazit si pouze stavební objekty s vybraným počtem podlaží.

Využitelná je také pro krizové řízení, orientaci složek integrovaného záchranného systému nebo jako podpůrný nástroj pro architekty a projektanty. Veřejnosti pak nabízí atraktivní způsob, jak lépe porozumět prostorové struktuře města.

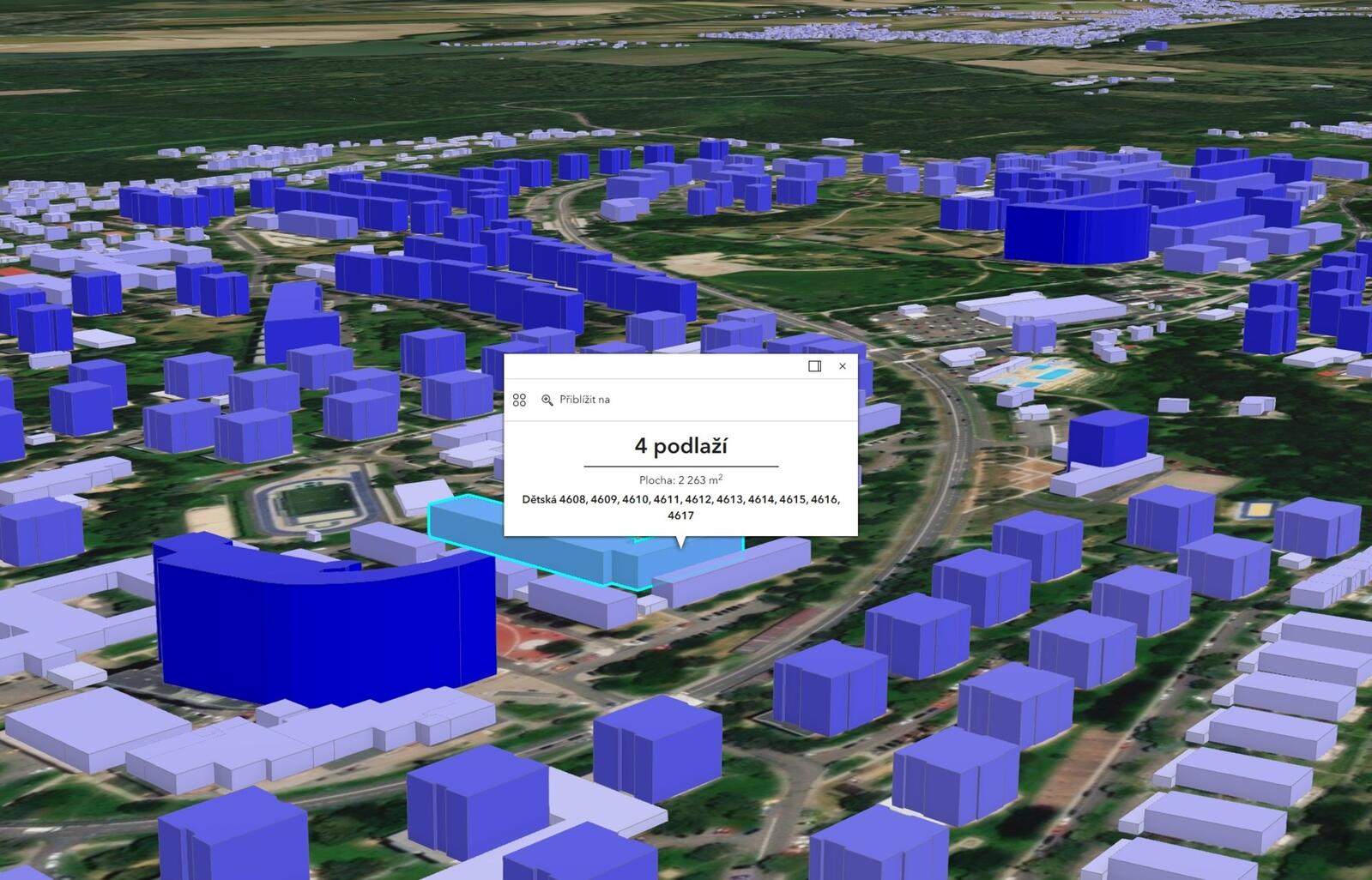

Při kliknutí na konkrétní objekt aplikace zobrazí základní informace, jako je adresa a počet podlaží dané budovy. Uživatel má zároveň možnost přepínat mezi 2D a 3D pohledem. Součástí 3D scény je i vrstva vektorového modelu centra města, která doplňuje celkový kontext a umožňuje detailnější vnímání prostoru včetně tvaru a výšky zástavby.
